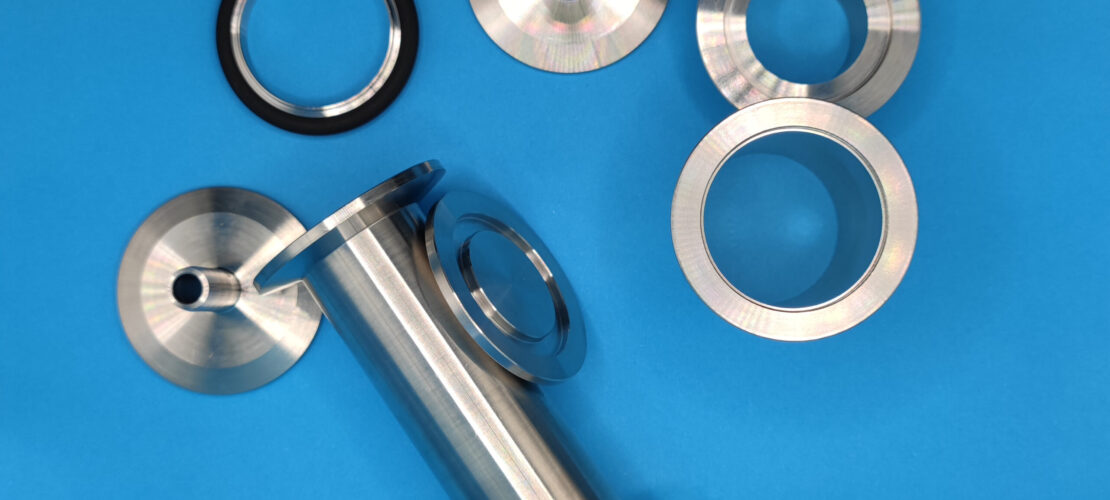

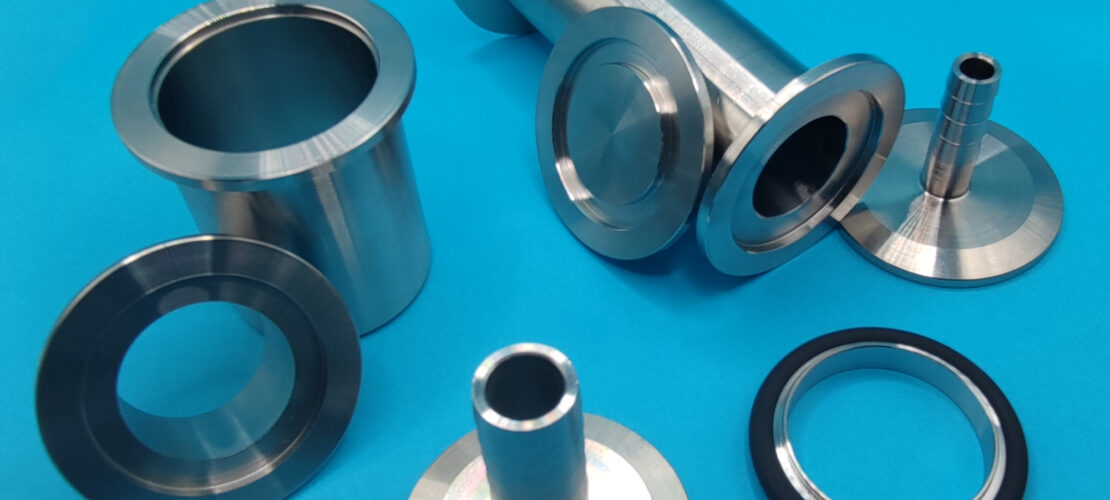

Raccords Pneurop DN (ISO KF)

Les composants standard ISO par brides à démontage rapide sont connu comme les ISO QF (« Quick Flange » en anglais) ou ISO KF (« Klein Flansche » se traduisant de l’allemand comme petite bride) ou DN (par abus de langage de « Diamètre Nominal »). La dénomination KF a été retenue par plusieurs instituts de normalisation comme ISO, DIN et PNEUROP.

Ces composants ne sont pas genrés. Ils sont souvent usinés à partir de l’INOX 304L ou l’INOX 316L ou de l’aluminium ou enfin du laiton.

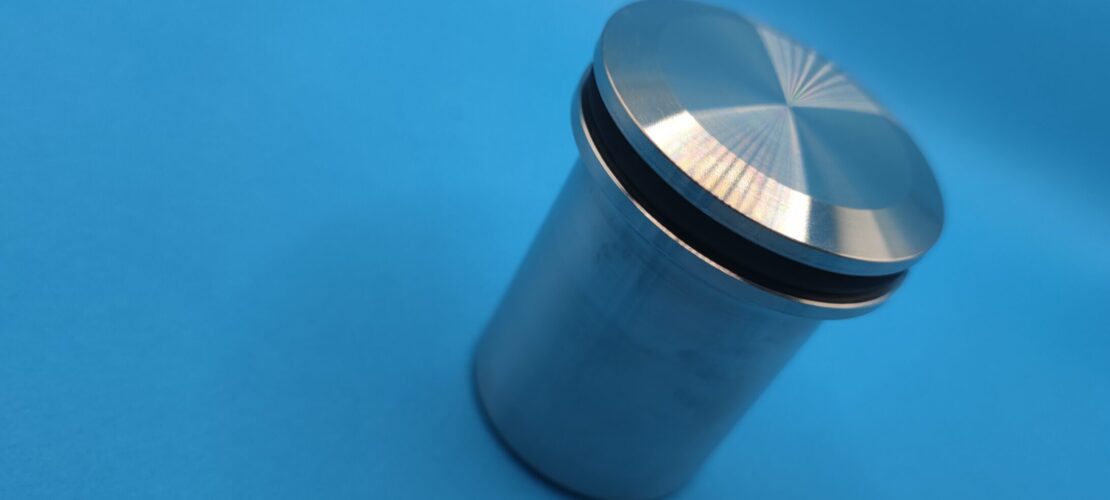

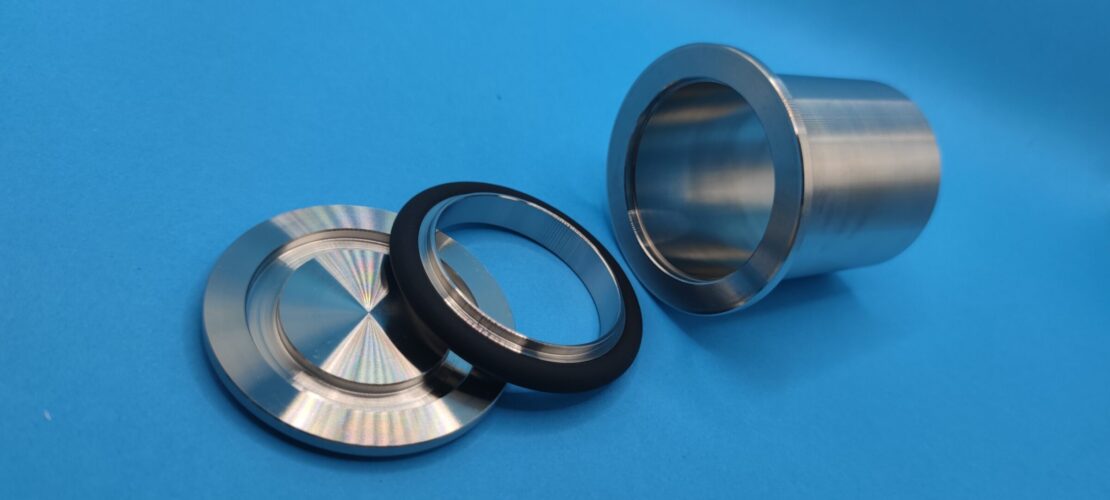

L’étanchéité à l’interface se fait via un joint torique fabriqué à partir d’un élastomère et monté dans un anneau de centrage de la même matière que le raccord. L’anneau de centrage, maintien le joint torique et permet de centrer les deux composants.

Chaque bride est munie d’un chanfrein permettant à un collier de serrage le maintien mécanique des pièces. Le collier de serrage est verrouillé par une vis à tête papillon.

Vu la présence d’un joint élastomère, les composants à brides KF sont limitées à des applications dont la température est entre ~0°C et 180°C, et des pressions entre la pression atmosphérique et jusqu’à 10^(-8) mbar.

Dans tous nos catalogues les composants KF sont nommés des composants PNEUROP DN.
