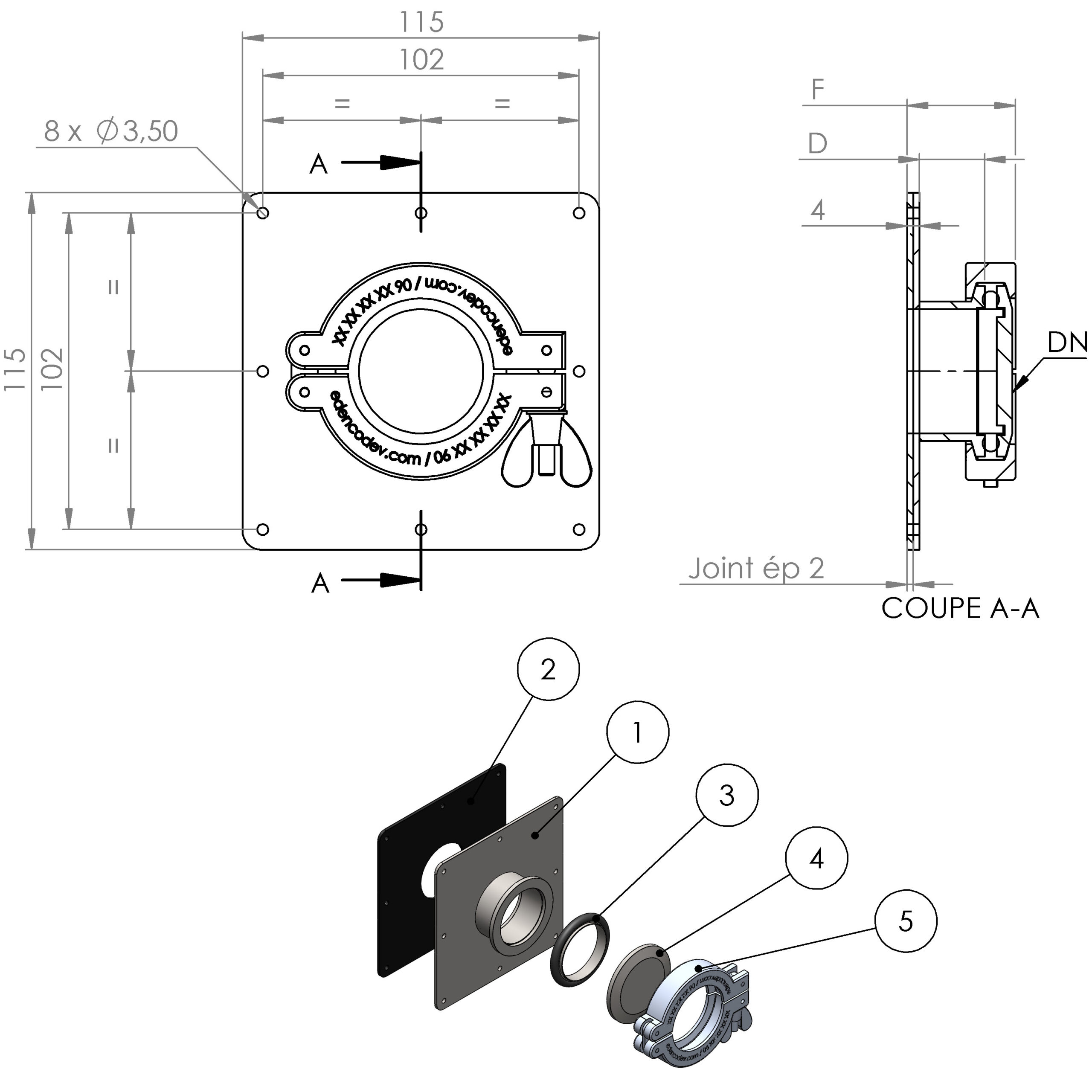

Les dimensions mentionnée dans la liste des variantes du Piquage Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate sont les dimensions présentées dans le schéma suivant :
En cours de certification pour la norme ISO 9001:2015
Piquage Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate
À partir de 45,00 € – 75,00 €

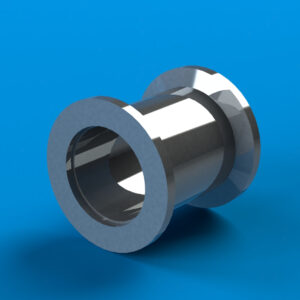

Le Piquage Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate est une variante du Raccord Pneurop à embout lisse dont une extrémité est soudée à une platine plate muni d’un joint viton plat ainsi que de 8 perçages pour fixation par rivets.
Le Piquage Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate se décline en trois matières ; les aciers inoxydables 304L et 316L et l’aluminium.
Par défaut, et sans demande explicite de votre part, la version standard du raccord Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate est déclinée en INOX 304L.
Le raccord Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate est pré-percé en 8 positions équiréparties sur une platine circulaire. Il est fourni avec 8 rivet à poper (pince à riveter non fournie) ainsi qu’un joint viton pré-monté (voir schéma).
Si vous avez besoin d’une matière particulière ou pour toute autre demande, merci de nous contacter en cliquant ici.
Pour bien choisir votre Piquage Pneurop à embout à riveter (poper) muni d’un joint viton plat pour interface plate, aidez-vous du schéma des dimensions utiles de ce composant présenté dans l’ongle « description » et « informations complémentaires ».
Informations complémentaires
| DN | 10, 16, 20, 25, 32, 40, 50 |
|---|---|
| Matière | INOX 304L, INOX 316L |
| Dim. A | 30, 40, 55, 75 |
| Dim. B | 10, 16, 21, 24, 32, 41, 50 |
| Dim. C | 14, 20, 25, 28, 38, 45, 57 |
| Dim. D | 60 |
