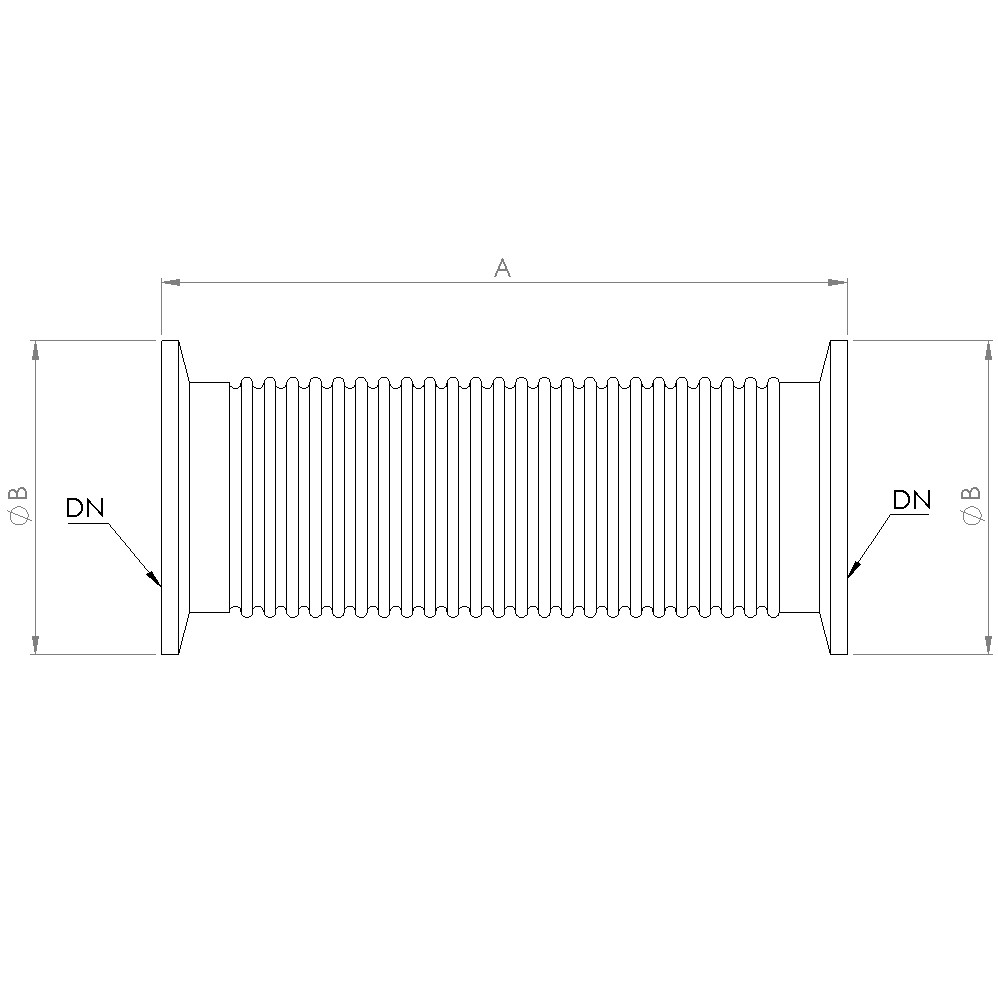

La dimension (en mm) A mentionnée dans le choix du tuyau Pneurop flexible métallique est définie dans le schéma suivant :
![001_00501_xxx-Tuyau-Pneurop-Metallique-Flexible](http://edencodev.com/wp-content/uploads/2022/01/001_00501_xxx-Tuyau-Pneurop-Metallique-Flexible-300x300.jpg)
* Toutes les valeurs de dimensions sont exprimées en millimètre (mm).
* Les colonnes B et C correspondent respectivement aux rayons de courbure statique et dynamique.
![Références Tuyau Pneurop Flexible Métallique](http://edencodev.com/wp-content/uploads/2022/01/Ref_Tuyau_Flex_Met-1024x796.png)
