Piquage Pneurop à riveter (poper) muni d’un joint viton pour gaine cylindrique sur mesure

À partir de 59,00

Le piquage Pneurop à embout à riveter (poper) pour gaine circulaire sur mesure est une variante du Raccord Pneurop à embout à souder pour gaine circulaire destinée aux applications telles que le contrôles des filtres THE selon la norme NF ISO 16170:2016 ou les mesures aérauliques dans les réseaux de ventilation selon la norme NF ISO 10780:1994.

Le piquage Pneurop à embout à riveter (poper) pour gaine circulaire sur mesure se compose de cinq composants Pneurop :

  1. un raccord Pneurop à embout lisse à souder,
  2. Une platine cintrée, soudée au raccord Pneurop à embout lisse à souder,
  3. un anneau de centrage Pneurop avec joint viton,
  4. un obturateur Pneurop,
  5. un collier de serrage Pneurop.

Si vous avez besoin d’une matière particulière ou pour toute autre demande, merci de nous contacter en cliquant ici.

Pour bien choisir votre Piquage Pneurop à embout à souder pour gaine circulaire sur mesure, aidez-vous du schéma des dimensions utiles de ce composant présenté dans l’ongle « description » et « informations complémentaires ».

Deux dimension sur mesure :

*
*
*
*

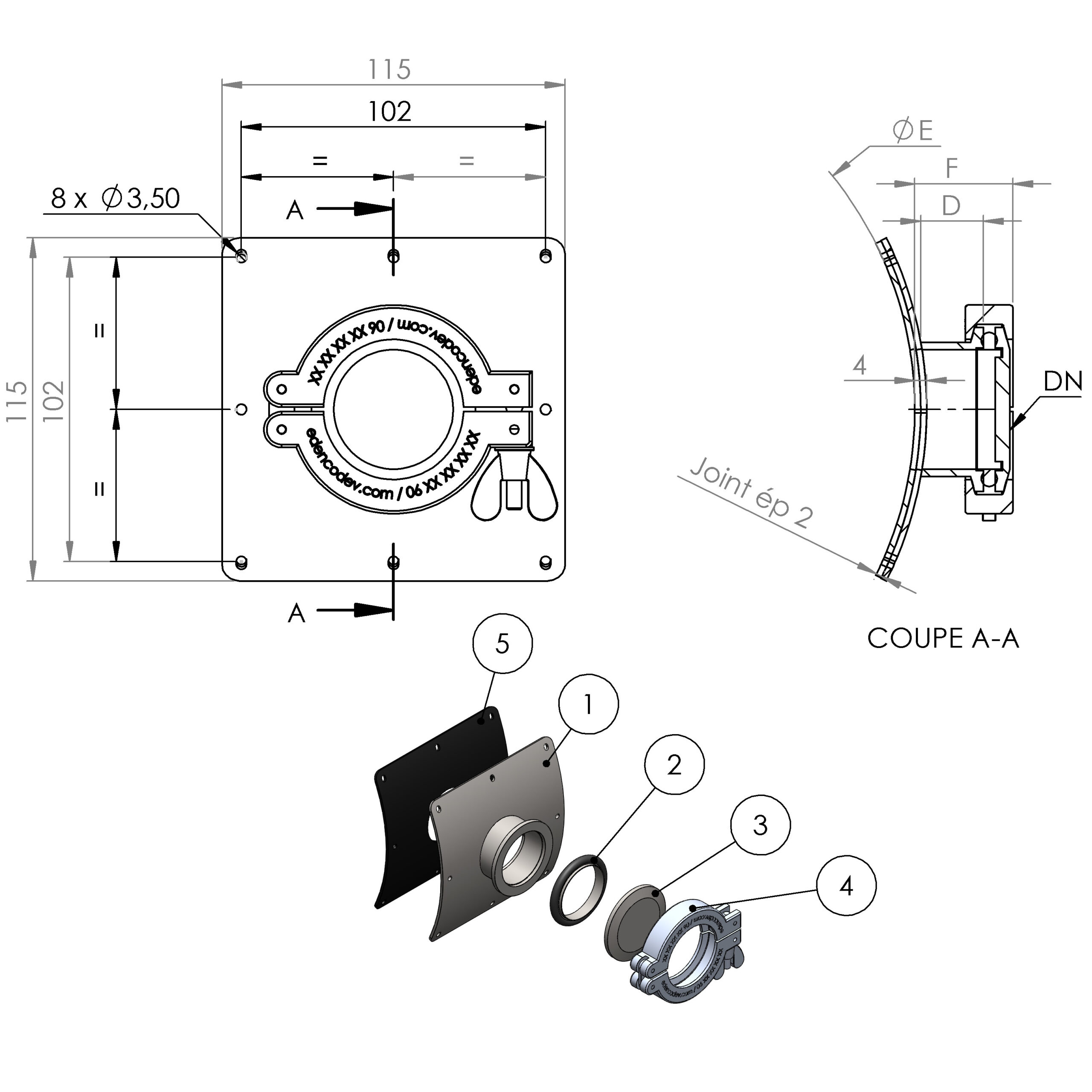

Les dimensions variables pour le piquage Pneurop à riveter pour gaine cylindrique sur mesure sont les dimensions D et E dans le schéma suivant, les dimensions A, B et C sont dépendantes de la valeur du diamètre nominal DN (voir Raccord Pneurop à embout lisse pour plus de détails de leurs valeurs)  :

001_90604_xxx Piquage à riveter sur gaine cylindrique
001_90604_xxx Piquage à riveter sur gaine cylindrique

Informations complémentaires

Référence

001_90104_xxx

DN

10, 16, 20, 25, 32, 40, 50

Matière

INOX 304L, INOX 316L

Forme

Usiné

Dim. A (dépend du DN)

30, 40, 55, 75

Dim. B (égal au DN)

égal au DN

Dim. C (dépend du DN)

14, 20, 25, 28, 38, 45, 57

Dim. D

Longueur droite du raccord (variable)

Dim. E

Diamètre de courbure à l'interface de la soudure (variable)
