Les dimensions (en mm) A, B, C, D et E mentionnées dans le choix de la bride Pneurop creuse sont définies dans le schéma suivant :
En cours de certification pour la norme ISO 9001:2015
Bride Pneurop creuse
À partir de 13,00 € – 29,00 €
Le bride Pneurop creuse peut être soudée sur des composants Pneurop DN (ISO KF) pour des besoins spéciaux. L’étanchéité du raccordement se fait via un anneau de centrage muni d’un joint et d’un collier de serrage.
Le bride Pneurop creuse se décline en trois matière ; les aciers inoxydables 304L et 316L et l’aluminium. Par défaut, et sans demande explicite de votre part, la version standard du bride Pneurop creuse est déclinée en INOX 304L.
Si vous avez besoin d’une matière particulière ou pour toute autre demande, merci de nous contacter en cliquant ici.
Pour bien choisir votre bride Pneurop creuse, aidez-vous du schéma des dimensions utiles de ce composant présenté dans l’ongle « description » et « informations complémentaires ».

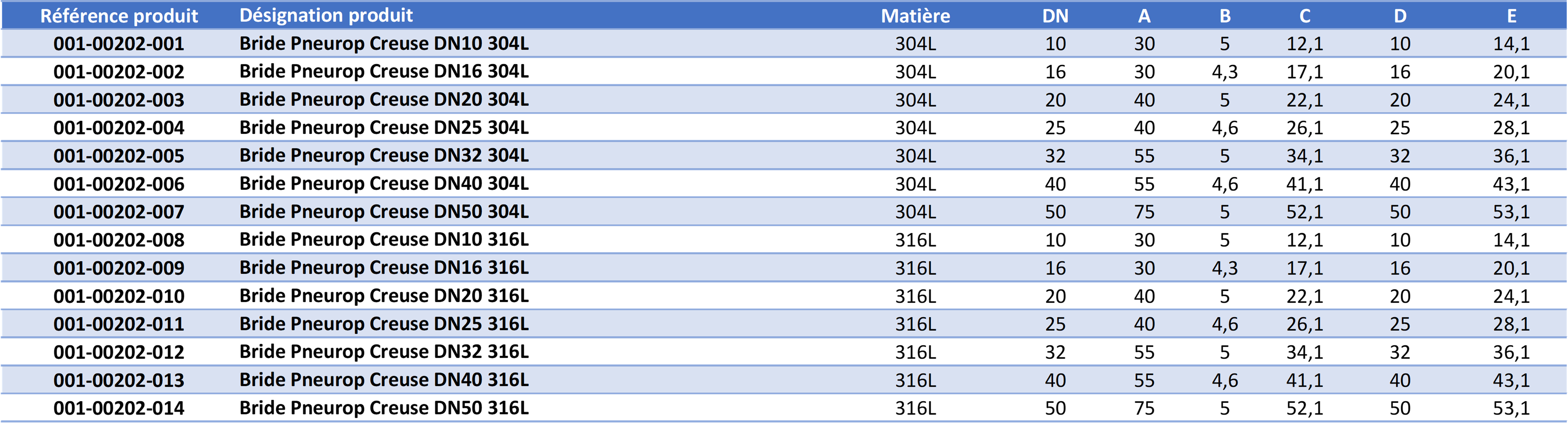

Informations complémentaires
| DN | 10, 16, 20, 25, 32, 40, 50 |
|---|---|
| Matière | INOX 304L, INOX 316L |
| Dim. A | 30, 40, 55, 75 |
| Dim. B | 4,3, 4,6, 5 |
| Dim. C | 12,1, 17,1, 22,1, 26,1, 34,1, 41,1, 52,1 |
| Dim. D | 10, 16, 20, 25, 32, 40, 50 |
| Dim. E | 14,1, 20,1, 24,1, 28,1, 36,1, 43,1, 53,1 |
